軸向型復式波紋補償器

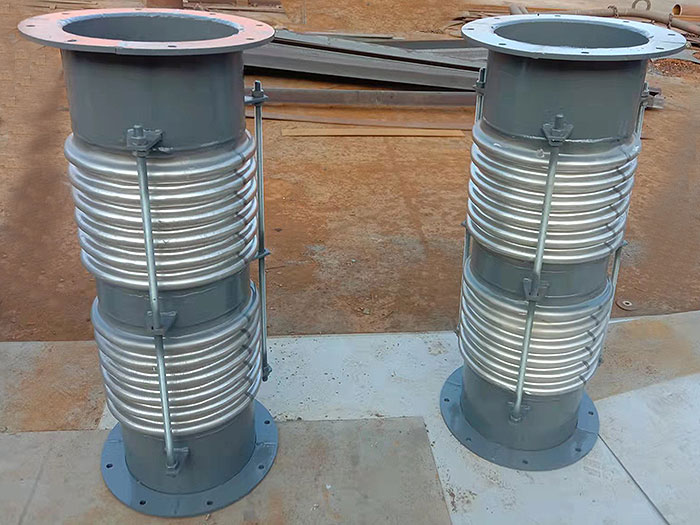

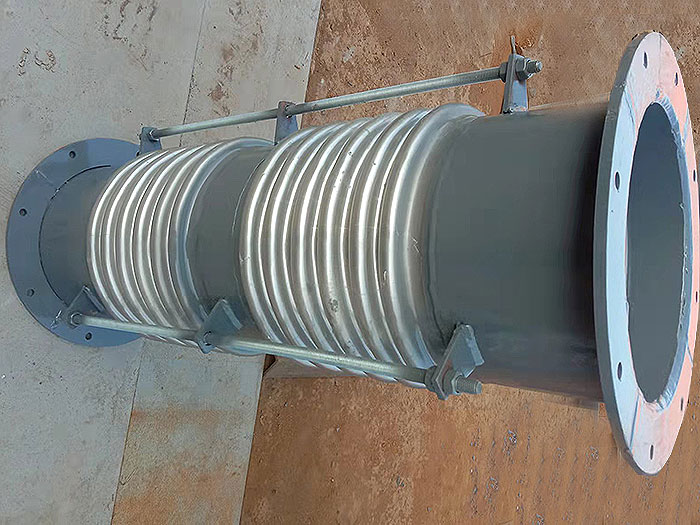

軸向型復式補償器,復式拉桿波紋補償器的結構特點是由一個或多個波紋管串接在一起,波紋管外有可使波紋管軸向移動的外套筒,即使保護裝置,又保持了他的穩定性.可以滿足管道的軸向補償,補償量大,比較經濟.

產地：河北省>泊頭市

供應商：滄州卓銳管道機械有限公司

技術咨詢熱線：18232825078

軸向型復式波紋補償器詳細內容介紹

軸向型復式波紋補償器應用說明
1、復式拉桿波紋補償器，結構簡單、補償量大，一般使用于低疲勞次數，需大補償量的管線。
2、樣本中所給補償量均為疲勞破壞次數1000次下的軸向補償量。

3、法蘭連接按機標JB81-59供貨，也可根據用戶要求按國標、化標或其它標準供貨

軸向型復式波紋補償器連接方式：
1、法蘭連接
2、接管連接
軸向型復式波紋補償器的壓力計算：
①對固定支座的作用力：
壓力推力：Fp=100·P·A(N)
軸向彈力：Fx=Kx·X(N)
式中：
P：高工作壓力或高試驗壓力MPa
A：面積（查樣本）cm2
Kx：補償器軸向剛度N/mm
X：補償器使用的軸向補償量mm
②支座壓力：
查樣本0.6FS500×12J補償器A=2445cm2 Kx=141N/mm
壓力推力：Fp=100·P·A=100×0.6×2445=146700N
軸向彈力：Fx=Kx·X=141×283=39903N
支座受力：F=Fp+Fx=146700+39903=186603N
